產品特點描述：

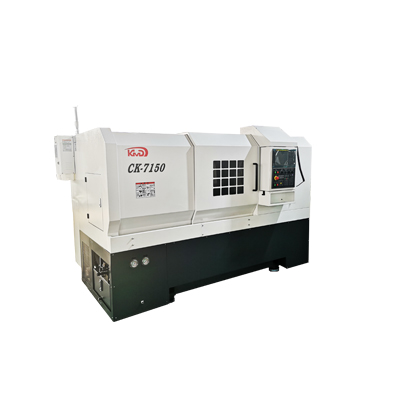

斜導軌高速精密數控車床 30度斜床身，排屑方便；直線滾動導軌；主軸采用進口成組P4級NSK軸承，高精度、高轉速、高剛性;尾架采用液壓尾座，整體套筒，剛性好、精度高；國際品牌刀架，換刀效率高；標準CNC配置，性價比高，結構緊湊，占地節省。
產品適用范圍：
本產品適合各類短軸、盤類加工，系統支持柱、錐、弧、球面、螺紋、切槽等功能，應用行業：汽摩配、五金電子、水暖、紡織，儀表件加工，鋼材、灰鐵，有色金屬等，均可達到切削剛性和高光潔度。
產品亮點:
高速，高剛性，高精度。
產品的技術參數：
|
參數 |
CK7136 |
|
床身上最大回轉直徑/mm |
450 |
|
最大工件長度/mm |
240 |
|
床身導軌寬/mm |
300 |
|
最大工件長度/ mm |
330 |
|
最大車削直徑/mm |
360 |
|
X軸最大行程/mm |
245 |
|
Z軸最大行程/mm |
400 |
|
主軸頭型號 |
A25、A26 |
|
主軸內孔錐度 |
直孔/配錐盤 |
|
主軸通孔直徑/mm |
Φ60、Φ65 |
|
主軸級數 |
無級變速 |
|
主軸轉速/rpm |
500--3000、10---5000 |
|
卡盤類型及尺寸 |
6寸、8寸、彈夾 |
|
主軸額定功率/kw |
5.5 |
|
尾座直徑/mm |
Φ70 |
|
尾座導軌行程/mm |
220 |
|
尾座頂尖錐孔 |
MT4 |
|
套筒位移尺寸/mm |
100 |
|
X軸快速移動/m/min |
9--15 |
|
X軸最小設定單位/mm |
0.001 |
|
X軸重復定位精度/mm |
≤0.005 |
|
Z軸快速移動/m/min |
9--15 |
|
Z軸最小設定單位/mm |
0.001 |
|
Z軸重復定位精度/mm |
≤0.005 |
|
刀架類型及工位數 |
電動正反換刀/8 |
|
刀桿尺寸/mm |
25 |
|
送料機構 |
選配 |
|
CNC |
選配 |
|
依據不同用戶外觀尺寸有差別/長*寬*高mm |
2050x1440x1650 |
